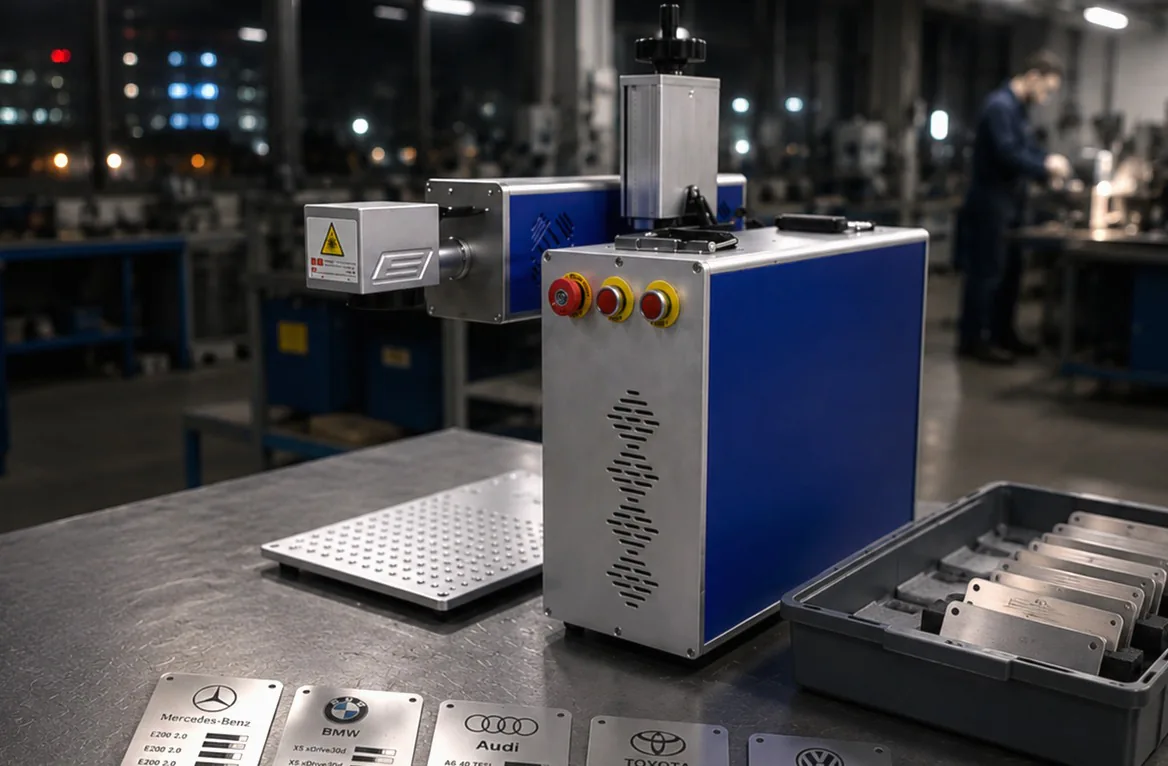

Лазерный маркер JL-F100W | 300x300 | Raycus 100 Вт
Материалы для обработки
Характеристики
| Основные | |
| Модель станка | JL-F100W |
| Тип оборудования | Оптоволоконный лазерный маркер |
| Рабочее поле | 300x300 мм |
| Тип лазера | Оптоволоконный |
| Длина волны лазера | 1064 нм |
| Скорость маркировки | до 7000 мм/с |
| Минимальная толщина линии | 0,01 мм |
| Минимальный размер символа | 0,2 мм |
| Оптика | |
| Лазерный источник | Raycus 100 Вт |
| Тип сканатора | Высокоскоростной гальванометр |
| Линза | F-Theta |
| Точность позиционирования | ±0,003 мм |
| ПО | |
| Программное обеспечение | EzCAD 2 |
| Поддерживаемые форматы | PLT, AI, DXF, BMP, JPG, PNG |
| Поддержка серийной маркировки | Да |
| Поддержка QR-кодов | Да |
| Поддержка штрихкодов | Да |
| Электропитание | |
| Напряжение питания | 220 В |
| Частота | 50 Гц |
| Потребляемая мощность | до 1200 Вт |
| Габариты и вес | |
| Вес нетто | 51 кг |
| Вес брутто | 65 кг |
| Транспортный габарит станка | 530x760x720 мм |
Описание
Промышленный оптоволоконный лазерный маркер высокой мощности с большим рабочим полем предназначен для глубокой гравировки, высокоскоростной маркировки и серийной обработки металлических изделий. Рабочее поле 300x300 мм позволяет эффективно работать с крупными деталями, листовыми заготовками и большими партиями продукции, повышая производительность производственного участка.
Источник Raycus мощностью 100 Вт обеспечивает высокую скорость обработки и глубокую лазерную гравировку по нержавеющей стали, алюминию, титану, меди, латуни и окрашенным металлическим поверхностям. Оборудование используется для нанесения логотипов, серийных номеров, QR-кодов, технической информации, изготовления шильдов и промышленной маркировки изделий.
Технология оптоволоконной лазерной маркировки не требует расходных материалов и не оказывает механического воздействия на поверхность изделия. Высокая стабильность и производительность делают оборудование востребованным в машиностроении, приборостроении, производстве электроники, изготовлении металлических табличек, маркировке комплектующих и серийном производстве продукции.
Система управления EzCAD 2 поддерживает работу с векторной графикой, автоматической серийной нумерацией, QR-кодами, штрихкодами и шаблонами для потокового производства. Увеличенное рабочее поле позволяет одновременно размещать большое количество изделий и ускорять обработку серийных заказов.
Ключевые преимущества
- Оптоволоконный источник Raycus 100 Вт
- Увеличенное рабочее поле 300x300 мм
- Подходит для глубокой гравировки металла
- Высокая скорость промышленной маркировки
- Поддержка QR-кодов и штрихкодов
- Программное обеспечение EzCAD 2
- Высокая точность позиционирования
- Воздушное охлаждение
- Подходит для непрерывной работы
- Низкие эксплуатационные расходы
Ключевые запросы: оптоволоконный лазерный маркер JL-F100W 300×300 Raycus 100 Вт, лазерный маркер 100 Вт 300×300 промышленный, волоконный маркер крупный формат 100 Вт, пакетная маркировка металла 300×300 100 Вт, маркировка твёрдых сплавов крупный формат, купить лазерный маркер 300×300 100 Вт, настройка параметров маркировки EzCAD 2, фокусировка объектива волоконного маркера
Что даёт сочетание 100 Вт и поля 300×300 мм в JL-F100W?
Максимальный формат + максимальная мощность: высокоскоростная маркировка крупных металлических деталей или массовая пакетная маркировка нескольких десятков мелких изделий за один запуск без снижения производительности.
Какие материалы маркирует JL-F100W 300×300?
Нержавеющая сталь, инструментальная и быстрорежущая сталь, твёрдые сплавы, алюминий и сплавы, титан, никелевые жаропрочные сплавы, медные сплавы, анодированный металл. Качество маркировки одинаково по всему полю 300×300 мм.
Как использовать поле 300×300 для пакетной маркировки?
В EzCAD 2 создаётся матрица позиций с автоматической нумерацией или уникальными кодами из CSV. Один запуск — вся партия деталей промаркирована. Raycus 100 Вт обрабатывает каждую позицию на максимальной скорости.
Для каких отраслей востребован JL-F100W 300×300?
Машиностроение, инструментальное производство, автомобильная и аэрокосмическая промышленность, изготовление прессформ и штампов — везде, где требуется высокая производительность маркировки на твёрдых металлах большого формата.
Как правильно подобрать параметры маркировки (мощность, скорость, частоту)?
Перед серийной маркировкой делают тестовую гравировку на образце материала: в EzCAD 2 задают базовые параметры из таблицы производителя (мощность, скорость, частота), затем меняют их по одному и сравнивают результат. Частота (кГц) сильнее всего влияет на оттенок — низкая частота даёт более тёмный и глубокий след, высокая — светлый и мягкий. Скорость подбирают так, чтобы соседние линии не дублировались и не перегревали металл.
В чём разница между маркировкой и глубокой гравировкой на одном маркере?
Маркировка — это один проход с умеренной мощностью, оставляющий неглубокий контрастный след на поверхности. Глубокая гравировка требует 10-50 и более повторных проходов на повышенной мощности: по мере углубления луча в металл фокусное расстояние постепенно меняется, и его периодически приходится подстраивать по оси Z. Для рельефной гравировки также настраивают штриховку (hatch) — расстояние между линиями заполнения.
Как настроить фокус объектива для чёткой маркировки?
Фокусное расстояние выставляется по конусу или линейке-калибратору, которые идут в комплекте: деталь подводится по оси Z до совпадения вершины конуса с лазерной точкой. Расстояние зависит от линзы — для F163 около 163 мм, для F254 и F420 больше. Если фокус сбит, маркировка получается размытой и широкой вместо чёткой тонкой линии. При смене линзы или работе с деталями разной толщины фокус нужно перенастраивать заново.
На каком ПО работает маркер и какие форматы файлов поддерживаются?
Маркер управляется программой EzCAD 2 на Windows, подключение — по USB (драйвер контроллера ставится один раз). Поддерживаются векторные форматы AI, DXF, PLT, DWG, а также текстовые поля с любыми установленными в Windows шрифтами TrueType. Для гравировки изображений используются растровые файлы BMP/JPG с настройкой дизеринга — программа переводит градации серого в плотность точек.
Как правильно подобрать параметры маркировки: мощность, скорость, частоту?
Параметры подбирают по материалу, требуемой глубине и контрасту. Обычно начинают с тестовой таблицы режимов и постепенно корректируют мощность, скорость, частоту и количество проходов.
Какие материалы маркирует волоконный маркер JL-F?
Волоконный маркер подходит для металлов и части пластиков: нержавеющей стали, углеродистой стали, алюминия, латуни, меди, титана, анодированного алюминия и некоторых инженерных пластиков.
В чём разница между лазерной маркировкой, гравировкой и травлением?
Маркировка — общий термин для создания метки на поверхности. Гравировка удаляет слой материала и создаёт рельеф. Травление меняет свойства поверхности без значительного снятия материала.
Какая мощность лазера нужна для гравировки металла?
Для большинства задач по маркировке и неглубокой гравировке металла хватает волоконного маркера от 20–30 Вт. Для более глубокой гравировки и высокой скорости лучше выбирать 50–100 Вт.
Всегда ли более мощный лазер лучше для гравировки?
Нет. Для тонкой декоративной работы слишком высокая мощность может пережигать материал. Мощность выбирают под задачу: глубину, скорость, материал и детализацию.
Можно ли гравировать на изогнутых или цилиндрических поверхностях?
Да, для этого используют поворотную ось, ротатор или систему динамической фокусировки.
Как лазерная гравировка металла приносит стабильный доход?
На промышленных предприятиях есть постоянный спрос на маркировку деталей, инструмента, шильдов, бирок и серийных номеров. Это делает волоконный маркер удобным оборудованием для B2B-заказов.
