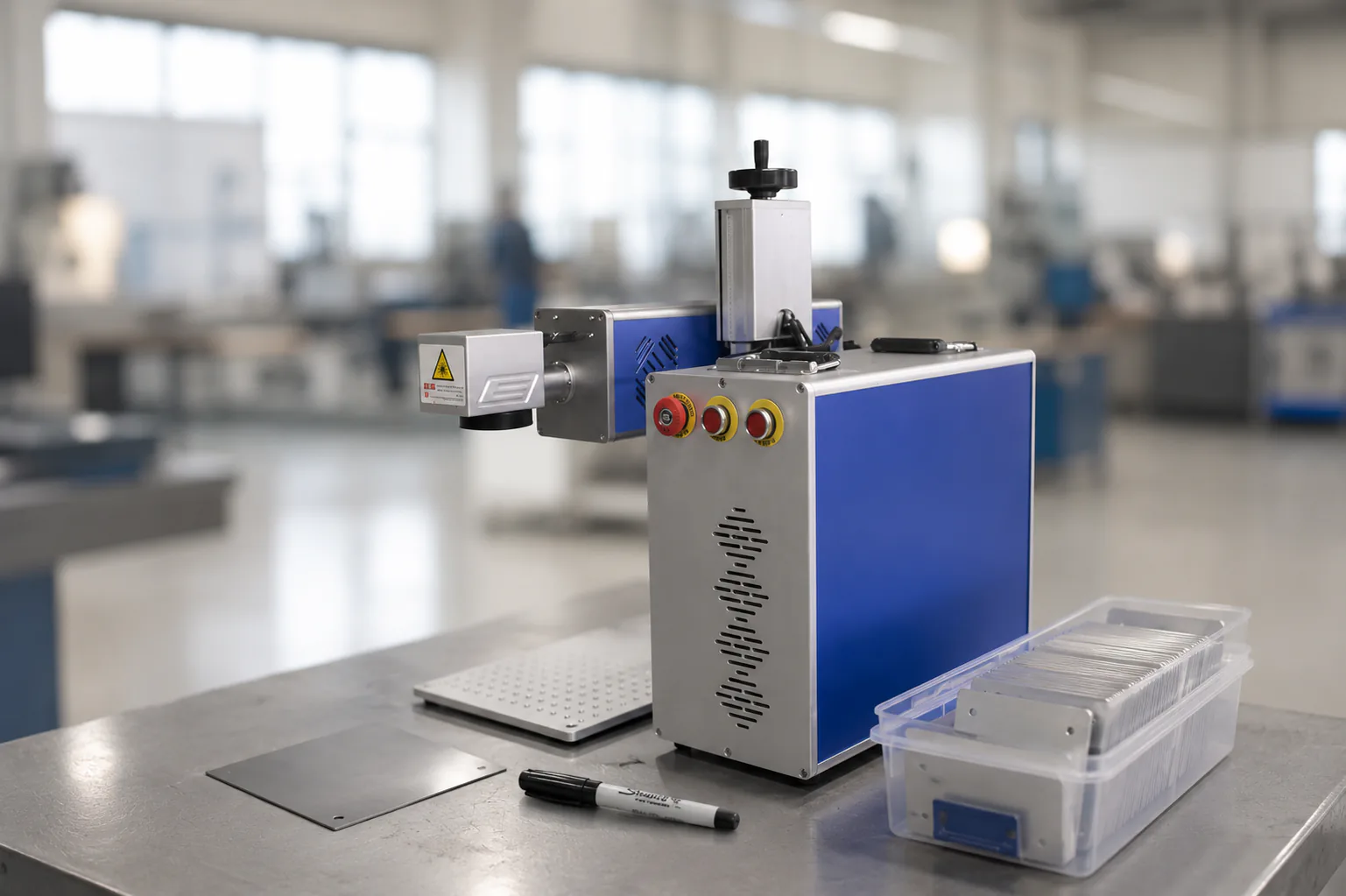

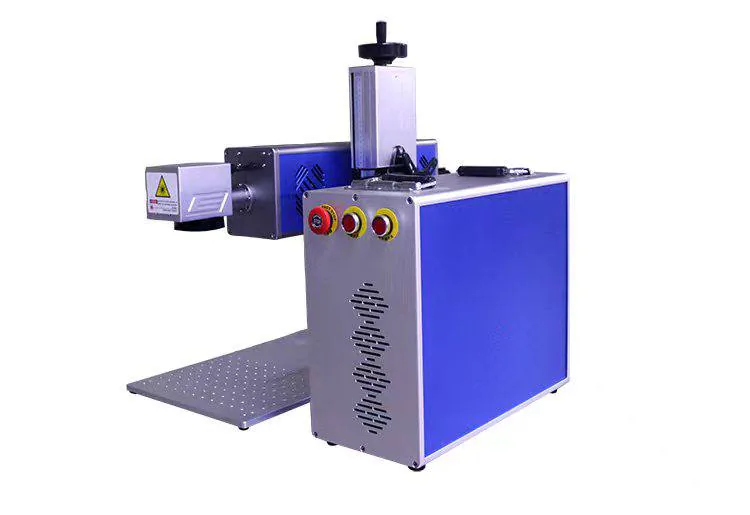

Лазерный маркер JL-F20W | 200x200 | Raycus 20 Вт
Материалы для обработки
Характеристики
| Основные | |
| Модель станка | JL-F20W |
| Тип оборудования | Оптоволоконный лазерный маркер |
| Рабочее поле | 200x200 мм |
| Тип лазера | Оптоволоконный |
| Длина волны лазера | 1064 нм |
| Скорость маркировки | до 7000 мм/с |
| Минимальная толщина линии | 0,01 мм |
| Минимальный размер символа | 0,2 мм |
| Оптика | |

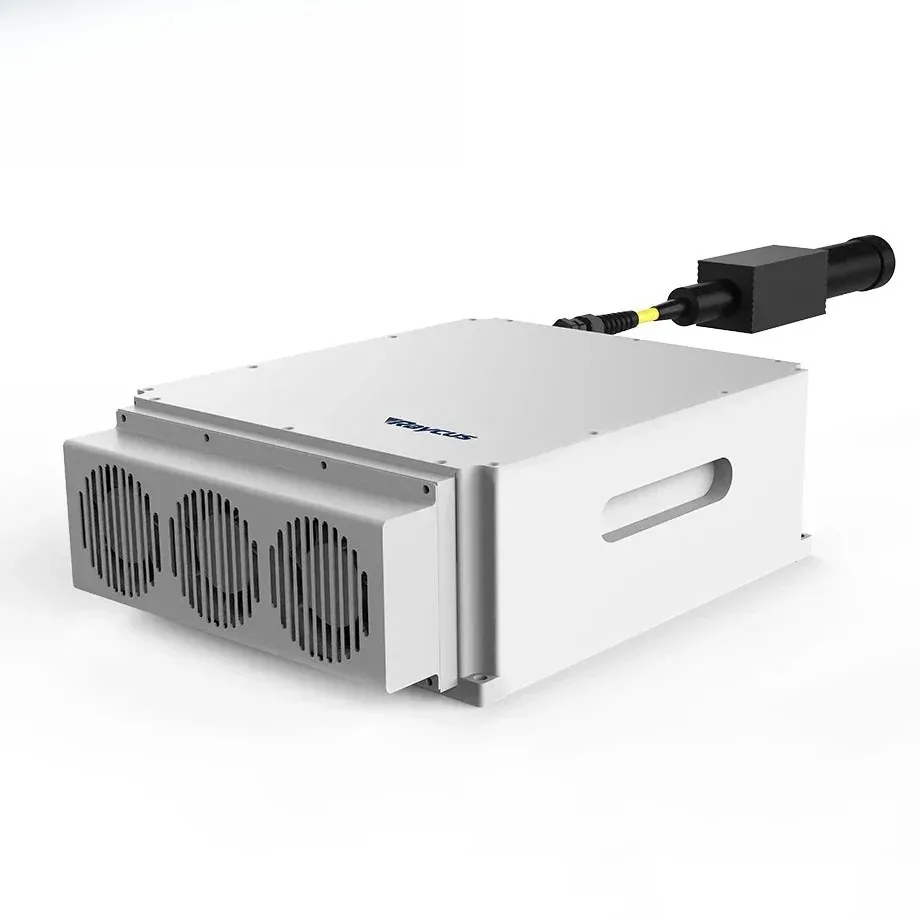

| Лазерный источник | Raycus 20 Вт |
| Тип сканатора | Высокоскоростной гальванометр |
| Линза | F-Theta |
| Точность позиционирования | ±0,003 мм |
| ПО | |
| Программное обеспечение | EzCAD 2 |
| Поддерживаемые форматы | PLT, AI, DXF, BMP, JPG, PNG |
| Поддержка серийной маркировки | Да |
| Поддержка QR-кодов | Да |
| Поддержка штрихкодов | Да |
| Электропитание | |
| Напряжение питания | 220 В |
| Частота | 50 Гц |
| Потребляемая мощность | до 500 Вт |
| Габариты и вес | |
| Вес нетто | 51 кг |
| Вес брутто | 65 кг |
| Транспортный габарит станка | 530x760x720 мм |
Описание
Компактный оптоволоконный лазерный маркер предназначен для высокоточной гравировки и маркировки металлических изделий, пластика, сувенирной продукции, инструментов, электроники и промышленной продукции. Оборудование используется в рекламном производстве, серийной маркировке, изготовлении шильдов, брендировании продукции, нанесении QR-кодов, серийных номеров и логотипов.
Источник Raycus мощностью 20 Вт обеспечивает стабильную и точную маркировку с высокой скоростью обработки. Технология оптоволоконной лазерной гравировки позволяет наносить контрастное изображение без расходных материалов и механического воздействия на поверхность. Маркер подходит для работы с нержавеющей сталью, алюминием, латунью, медью, окрашенным металлом и техническими пластиками.
Система управления на базе EzCAD 2 поддерживает работу с векторной графикой, серийной нумерацией, QR-кодами, штрихкодами и автоматизацией производственных процессов. Компактная конструкция позволяет использовать оборудование как в небольших мастерских, так и на полноценном производстве.
Модель востребована среди производителей сувениров, рекламных компаний, мастерских по кастомизации, производств электроники, ювелирных мастерских и предприятий, где требуется постоянная промышленная маркировка изделий. Низкие эксплуатационные расходы и высокая скорость обработки делают оборудование выгодным решением для бизнеса.
Ключевые преимущества
- Оптоволоконный источник Raycus 20 Вт
- Высокая скорость лазерной маркировки
- Поддержка QR-кодов и серийной нумерации
- Минимальный размер символа 0,2 мм
- Компактная настольная конструкция
- Поддержка работы с металлом и пластиком
- Программное обеспечение EzCAD 2
- Низкие эксплуатационные расходы
- Высокая точность позиционирования
- Подходит для серийного производства
Ключевые запросы: оптоволоконный лазерный маркер JL-F20W 200×200 Raycus 20 Вт, лазерный маркер 200×200 для металла, волоконный маркер для шильдов и табличек, маркировка металла Raycus 20 Вт, лазерный маркер нержавейки настольный, купить лазерный маркер 200×200, настройка параметров маркировки EzCAD 2, фокусировка объектива волоконного маркера
Какие изделия маркируют на поле 200×200 мм?
Поле 200×200 мм позволяет маркировать шильды и таблички среднего формата, корпуса гаджетов, чехлы телефонов, средние инструменты и фурнитуру — без переустановки детали или маркировки частями.
Какие материалы маркирует JL-F20W?
Нержавеющая сталь, алюминий, латунь, медь, анодированный алюминий, окрашенный металл, технические пластики. Raycus 20 Вт даёт чёткий контрастный след без деформации поверхности.
Подходит ли JL-F20W 200×200 для серийного производства шильдов?
Да. Поле 200×200 мм позволяет маркировать несколько небольших шильдов за цикл или крупные таблички целиком. EzCAD 2 с серийной нумерацией автоматизирует работу с партиями без перенастройки программы.
Чем EzCAD 2 удобен для маркировки с логотипами?
EzCAD 2 поддерживает векторные файлы AI, DXF, PLT, встроенные и TrueType-шрифты. Готовый логотип переносится в несколько кликов, не требуя сложной подготовки макета.
Как правильно подобрать параметры маркировки (мощность, скорость, частоту)?
Перед серийной маркировкой делают тестовую гравировку на образце материала: в EzCAD 2 задают базовые параметры из таблицы производителя (мощность, скорость, частота), затем меняют их по одному и сравнивают результат. Частота (кГц) сильнее всего влияет на оттенок — низкая частота даёт более тёмный и глубокий след, высокая — светлый и мягкий. Скорость подбирают так, чтобы соседние линии не дублировались и не перегревали металл.
В чём разница между маркировкой и глубокой гравировкой на одном маркере?
Маркировка — это один проход с умеренной мощностью, оставляющий неглубокий контрастный след на поверхности. Глубокая гравировка требует 10-50 и более повторных проходов на повышенной мощности: по мере углубления луча в металл фокусное расстояние постепенно меняется, и его периодически приходится подстраивать по оси Z. Для рельефной гравировки также настраивают штриховку (hatch) — расстояние между линиями заполнения.
Как настроить фокус объектива для чёткой маркировки?
Фокусное расстояние выставляется по конусу или линейке-калибратору, которые идут в комплекте: деталь подводится по оси Z до совпадения вершины конуса с лазерной точкой. Расстояние зависит от линзы — для F163 около 163 мм, для F254 и F420 больше. Если фокус сбит, маркировка получается размытой и широкой вместо чёткой тонкой линии. При смене линзы или работе с деталями разной толщины фокус нужно перенастраивать заново.
На каком ПО работает маркер и какие форматы файлов поддерживаются?
Маркер управляется программой EzCAD 2 на Windows, подключение — по USB (драйвер контроллера ставится один раз). Поддерживаются векторные форматы AI, DXF, PLT, DWG, а также текстовые поля с любыми установленными в Windows шрифтами TrueType. Для гравировки изображений используются растровые файлы BMP/JPG с настройкой дизеринга — программа переводит градации серого в плотность точек.
Как правильно подобрать параметры маркировки: мощность, скорость, частоту?
Параметры подбирают по материалу, требуемой глубине и контрасту. Обычно начинают с тестовой таблицы режимов и постепенно корректируют мощность, скорость, частоту и количество проходов.
Какие материалы маркирует волоконный маркер JL-F?
Волоконный маркер подходит для металлов и части пластиков: нержавеющей стали, углеродистой стали, алюминия, латуни, меди, титана, анодированного алюминия и некоторых инженерных пластиков.
В чём разница между лазерной маркировкой, гравировкой и травлением?
Маркировка — общий термин для создания метки на поверхности. Гравировка удаляет слой материала и создаёт рельеф. Травление меняет свойства поверхности без значительного снятия материала.
Какая мощность лазера нужна для гравировки металла?
Для большинства задач по маркировке и неглубокой гравировке металла хватает волоконного маркера от 20–30 Вт. Для более глубокой гравировки и высокой скорости лучше выбирать 50–100 Вт.
Всегда ли более мощный лазер лучше для гравировки?
Нет. Для тонкой декоративной работы слишком высокая мощность может пережигать материал. Мощность выбирают под задачу: глубину, скорость, материал и детализацию.
Можно ли гравировать на изогнутых или цилиндрических поверхностях?
Да, для этого используют поворотную ось, ротатор или систему динамической фокусировки.
Как лазерная гравировка металла приносит стабильный доход?
На промышленных предприятиях есть постоянный спрос на маркировку деталей, инструмента, шильдов, бирок и серийных номеров. Это делает волоконный маркер удобным оборудованием для B2B-заказов.
