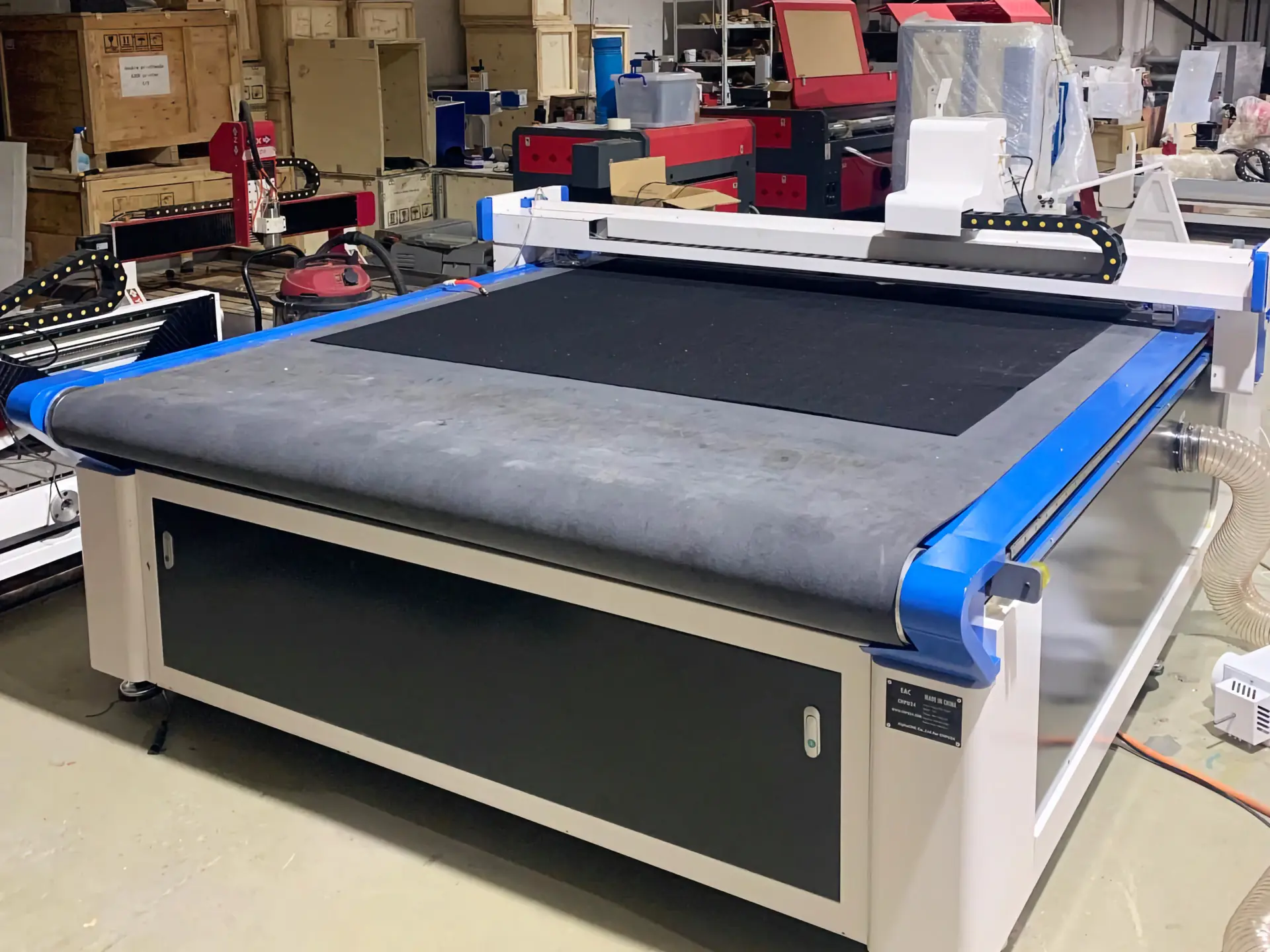

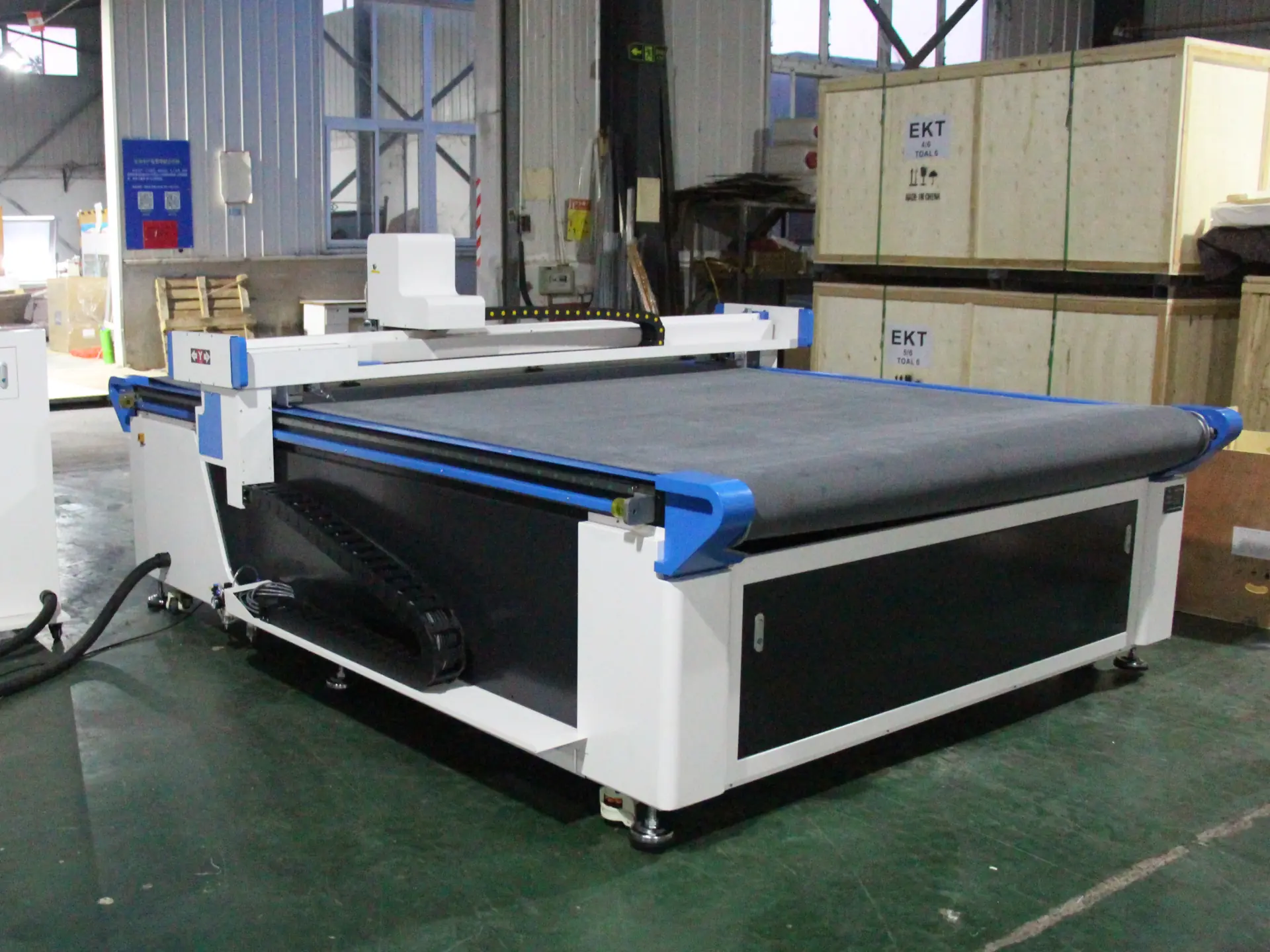

Плоттер AK-1625 | 1600x2500 мм | Ruida RDD 6584G
Материалы для обработки
Характеристики
| Основные | |
| Модель станка | AK1625 |
| Размер рабочего поля плоттера | 1600x2500 мм |
| Головки | 1 шт |
| Толщина резки пневматическим ножом | до 50 мм |
| Обрабатываемые материалы | мягкие материалы, искусственная кожа, ПВХ-кожа, ПВХ-композит, мат, резина, ткань, картон |
| Стол | вакуумный алюминиевый стол с рабочим полотном |

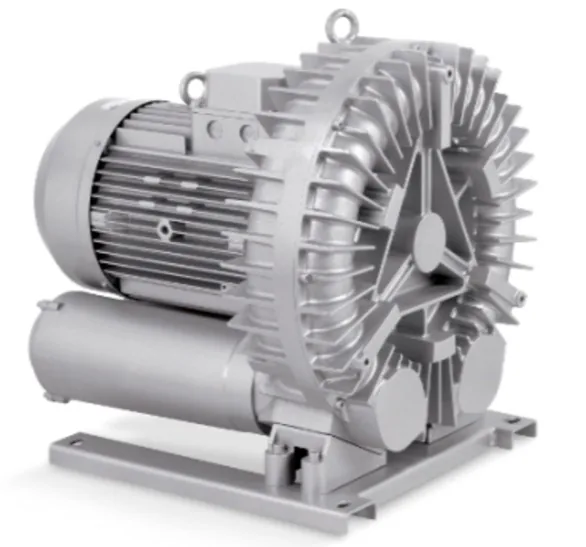

| Вакуумный насос | 9 кВт |
| Рабочее напряжение | 380 В, 3 фазы |
| Механика | |

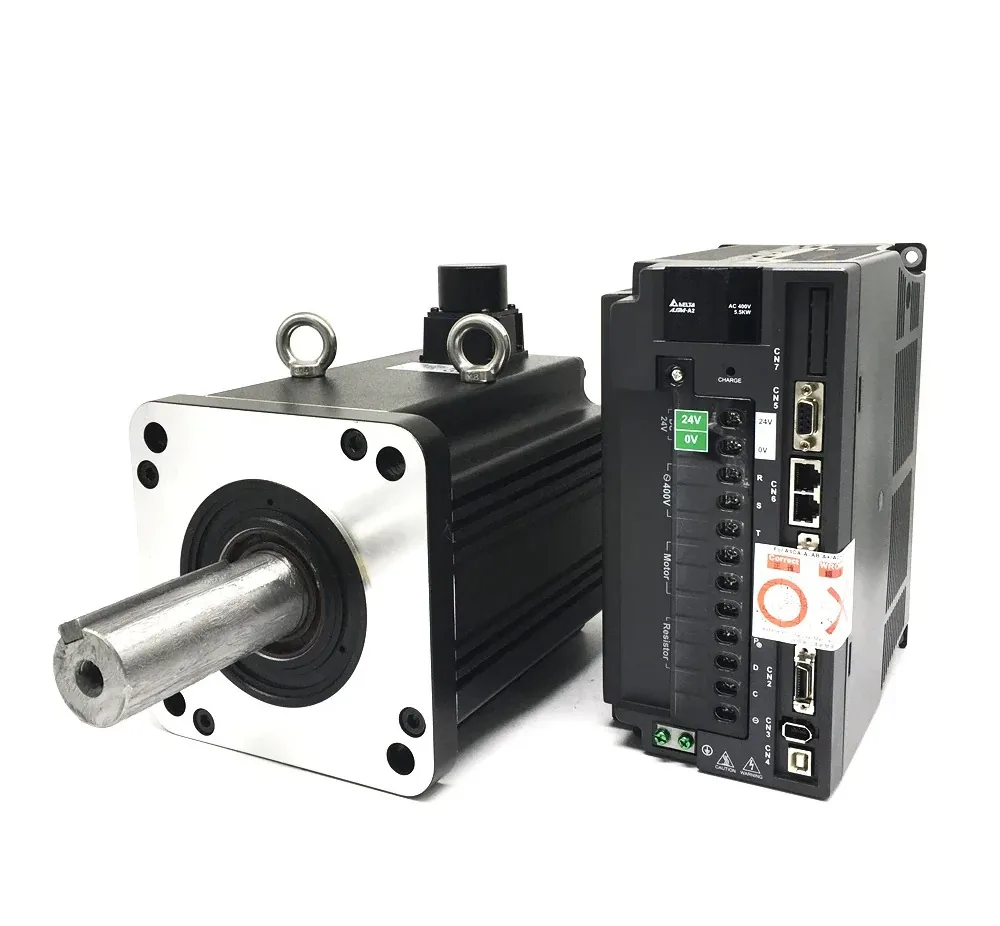

| Двигатели | сервомоторы и серводрайверы Delta |

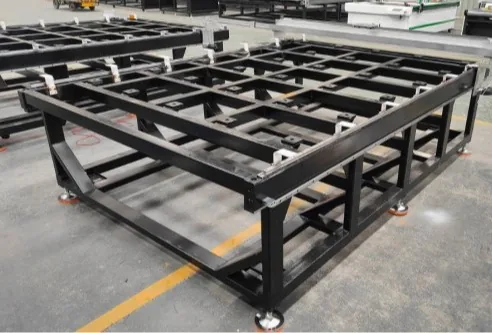

| Станина | стальная сварная конструкция |

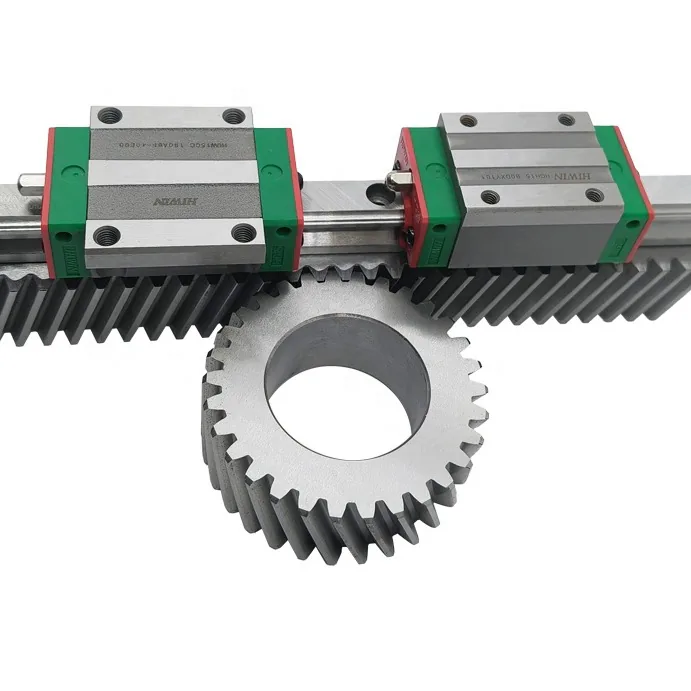

| Направляющие | квадратные профильные направляющие |
| Привод по осям X и Y | зубчатая рейка и шестерня |
| Ось X и Y | немецкая зубчатая рейка и шестерня |
| Ось Z | ШВП TBI, Тайвань |
| Рабочая скорость | Уточняется по комплектации |
| Скорость резки осциллирующего ножа | Уточняется по комплектации |
| Скорость вращения дискового ножа | 18000 об/мин |

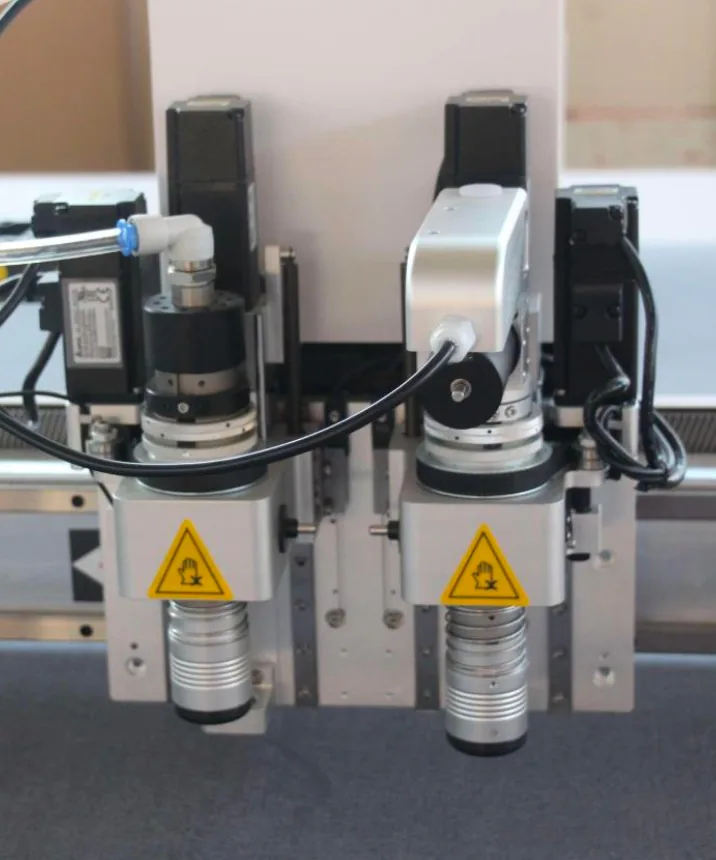

| Универсальный модуль для инструмента | 2 шт |
| Рабочие инструменты | дисковый нож, осциллирующий нож |
| Размотчик рулонов | есть |
| Контейнер для готовой продукции | есть |
| Устройство предотвращения столкновений | автоматический датчик |

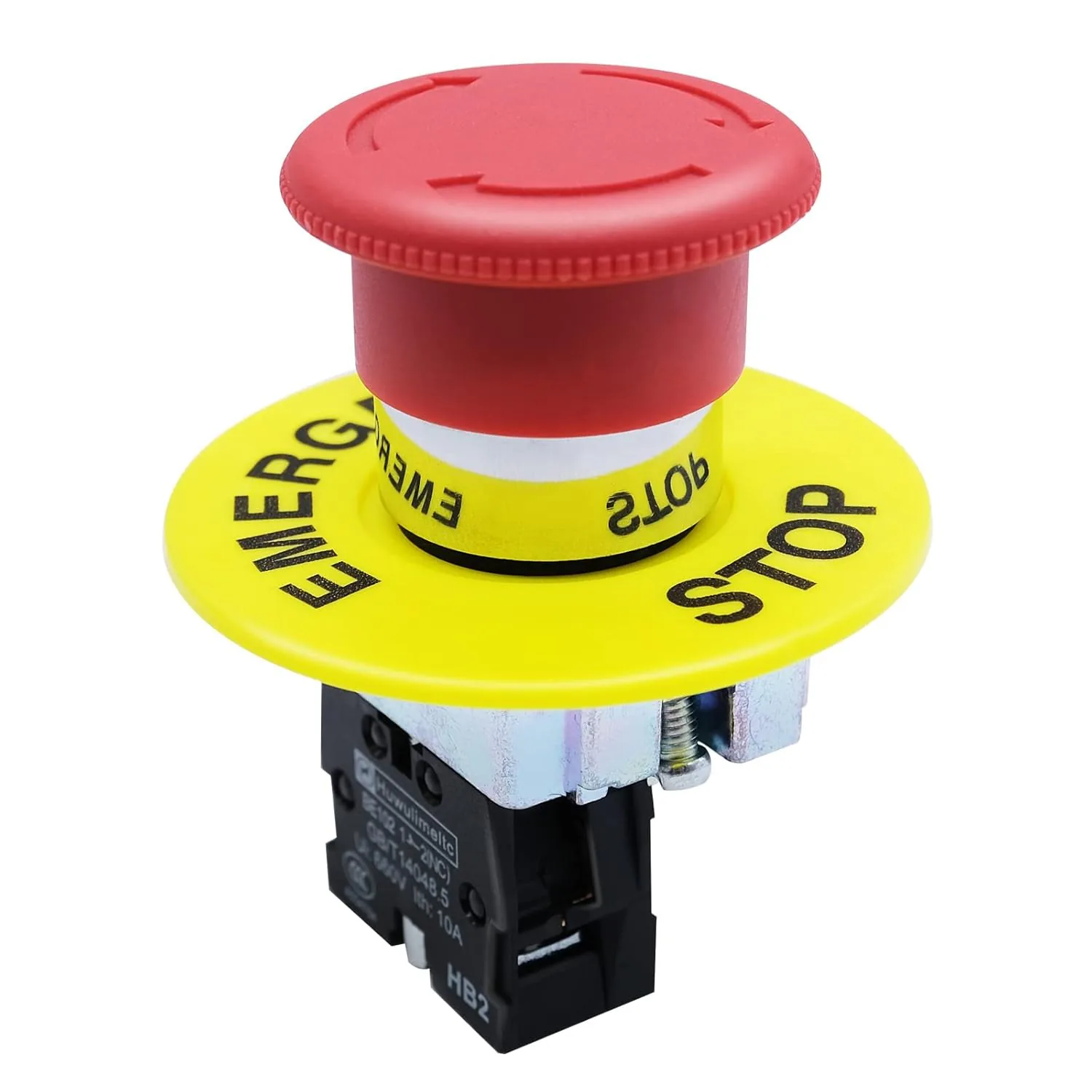

| Кнопка аварийной остановки | есть |
| ПО | |

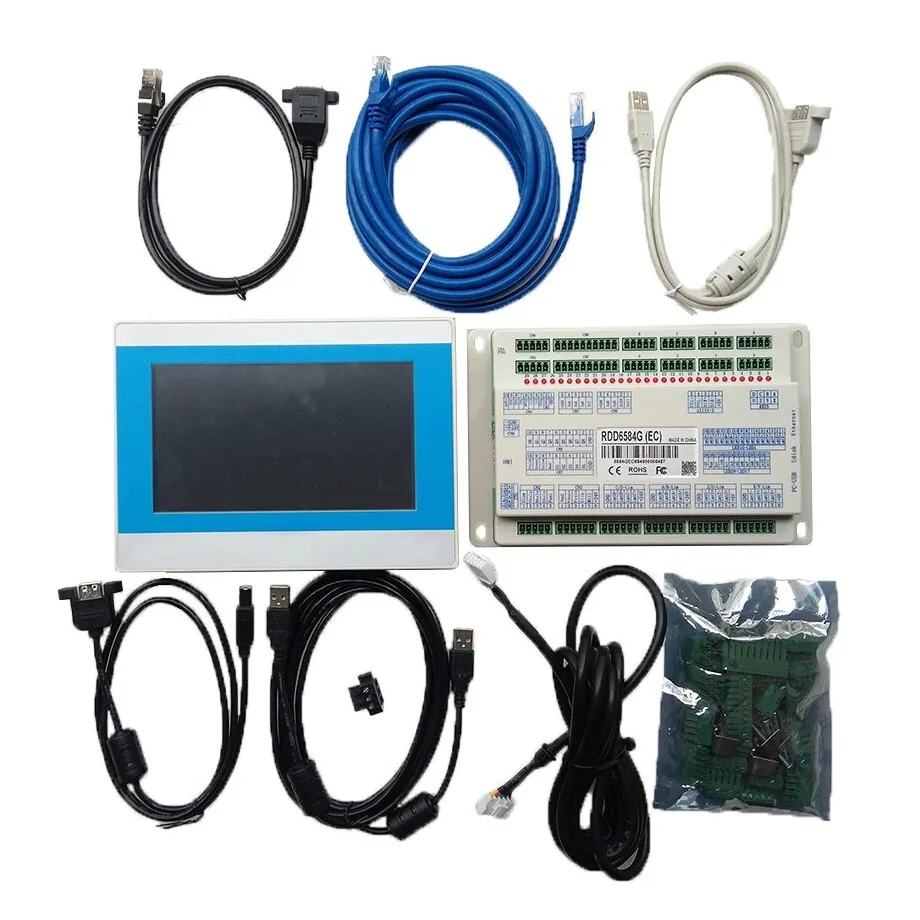

| Система управления | Ruida RDD 6584G |
| Совместимое ПО | AutoCAD, CorelDraw, AI |
| Допустимые форматы файлов | DXF, PLT, HPGL |
| Интерфейс | NET-порт, COM-порт, LPT-порт |
Описание

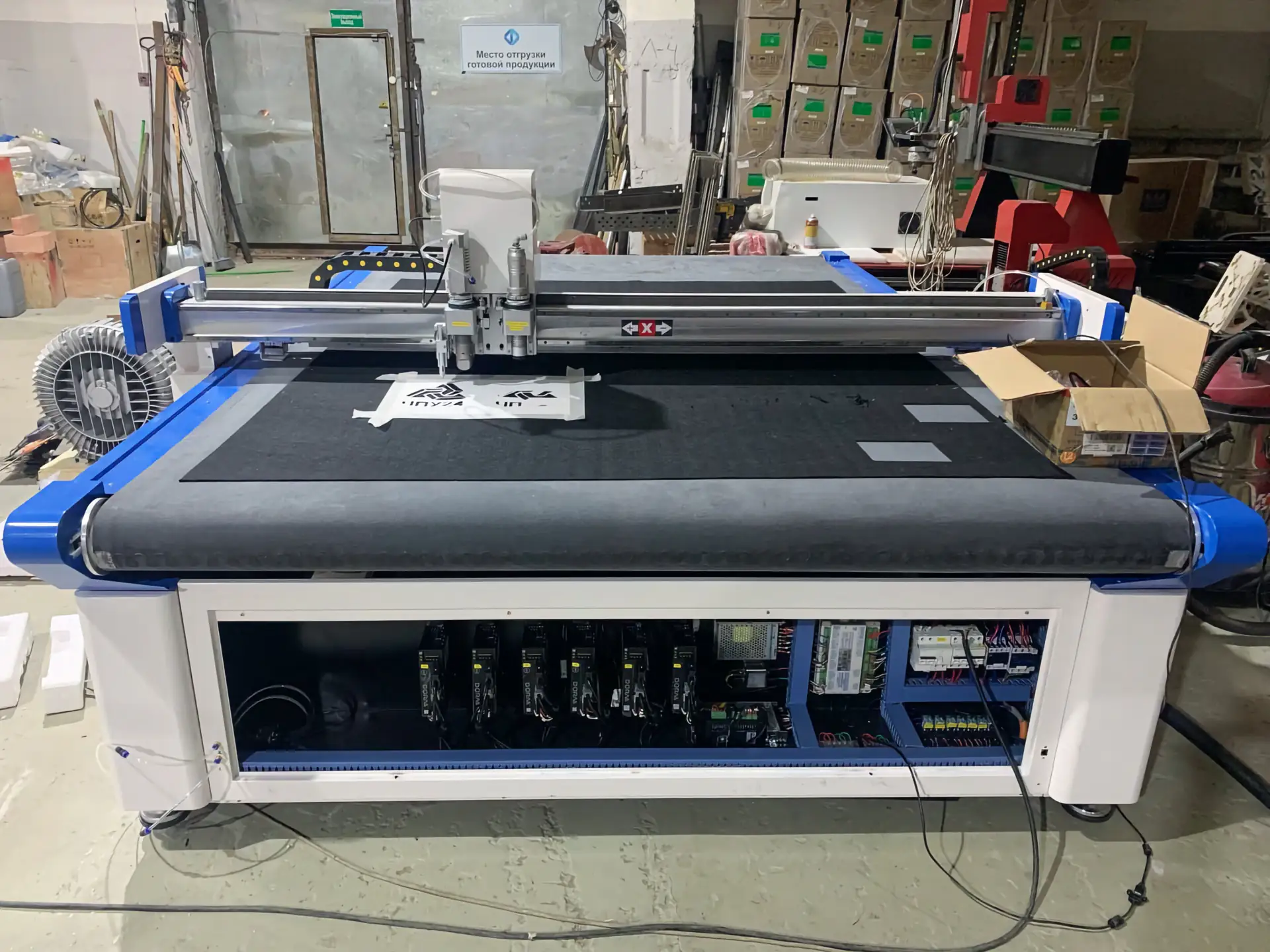

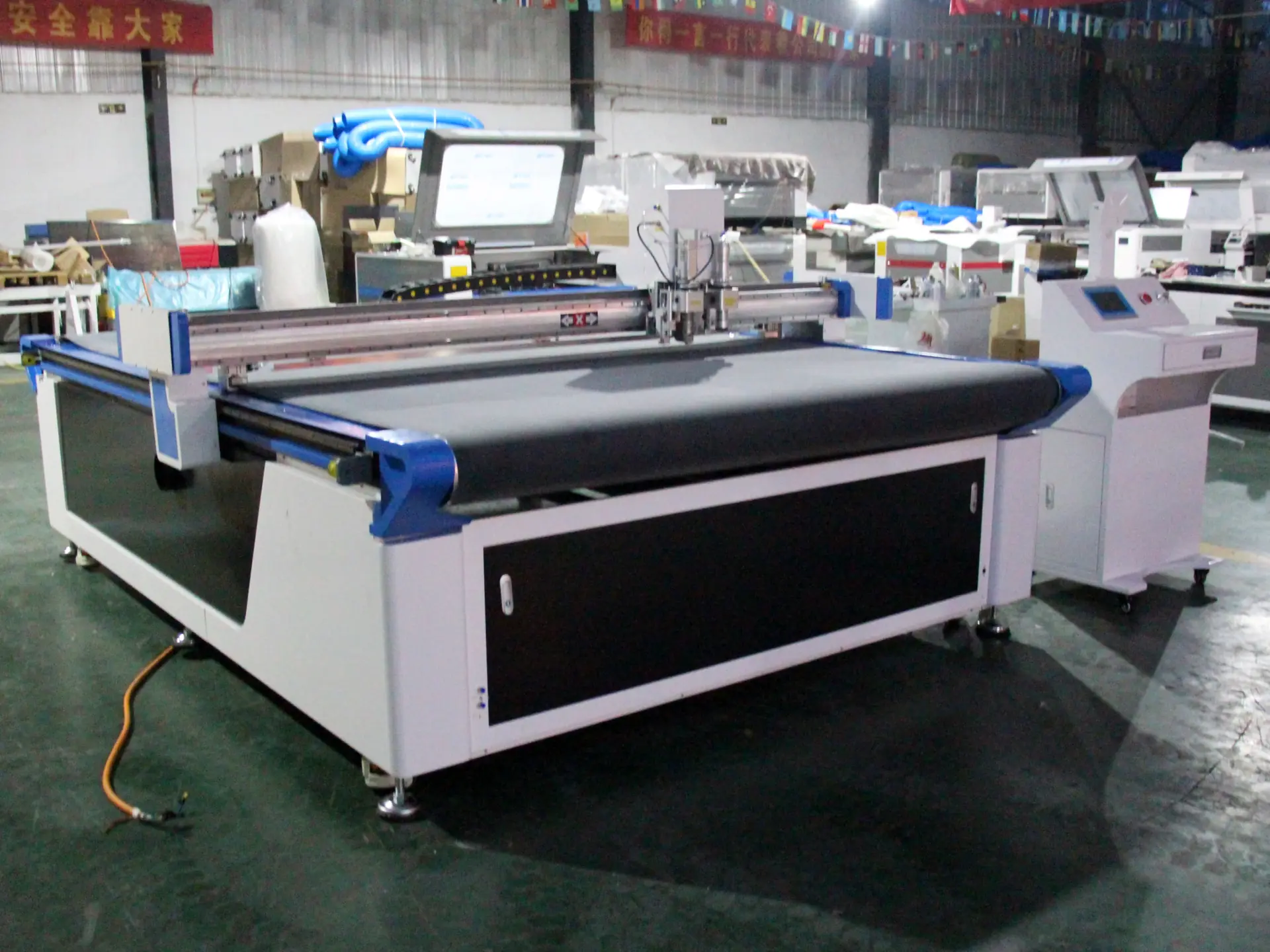

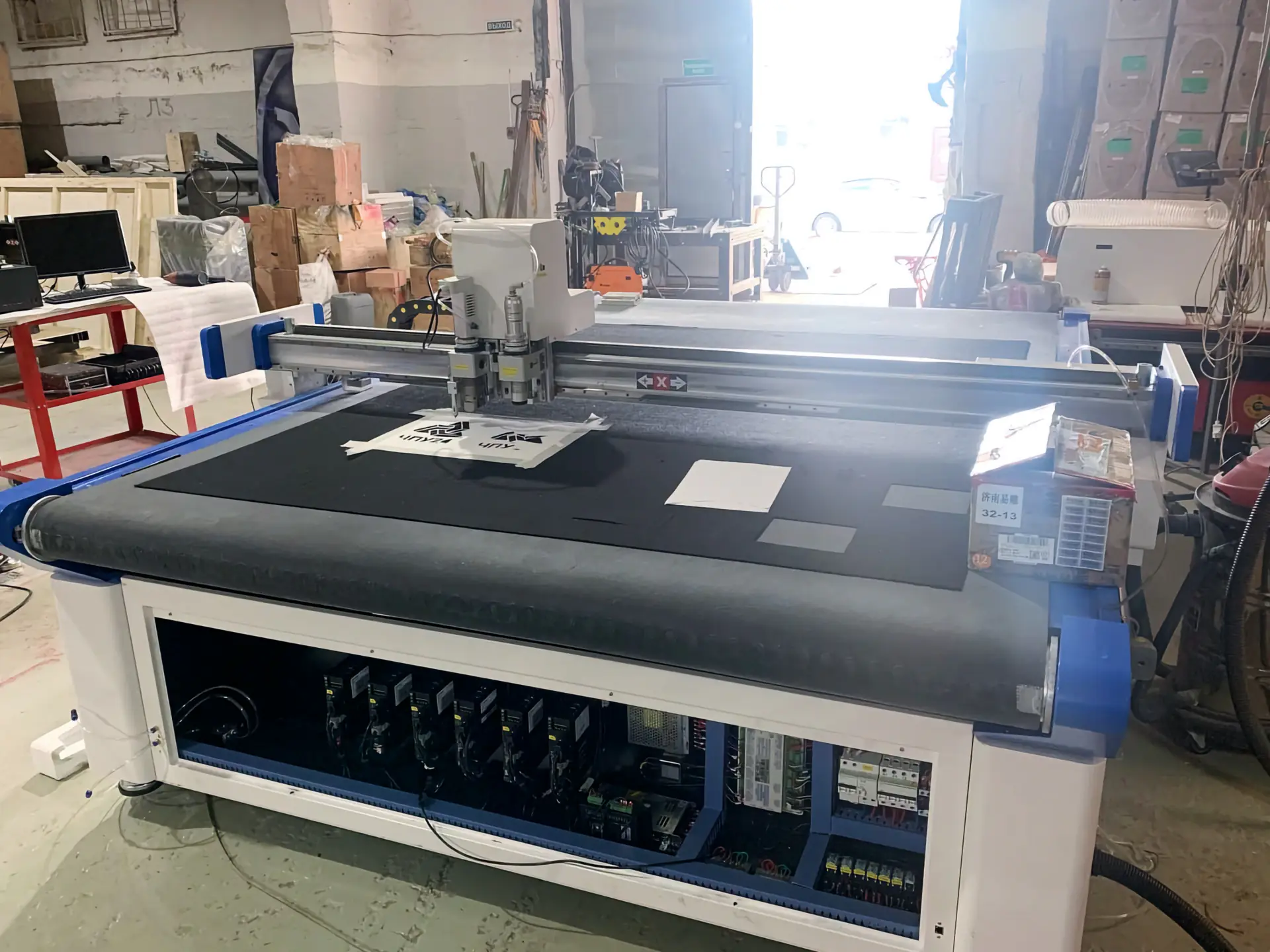

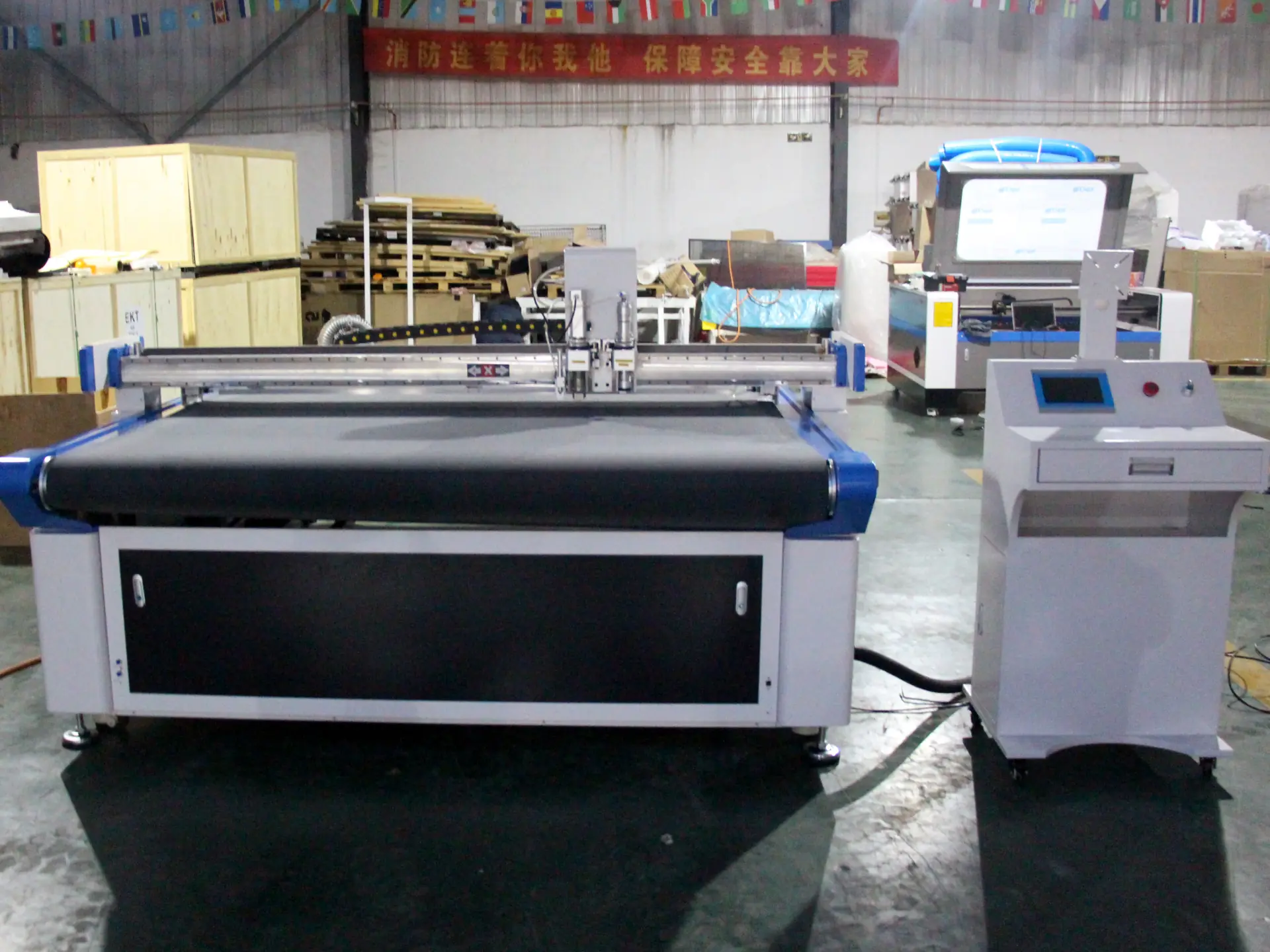

Промышленный режущий плоттер AK-1625 1600×2500 Ruida — планшетное оборудование для программного раскроя листовых и подходящих рулонных материалов ножом. Используется в производстве упаковки, текстиля, обуви, мебели и технических деталей.
- Рабочее поле — 1600×2500 мм
- Управление — Ruida RDD 6584G
- Приводы — Delta
- Крепление материала — вакуумный алюминиевый стол с рабочим покрытием

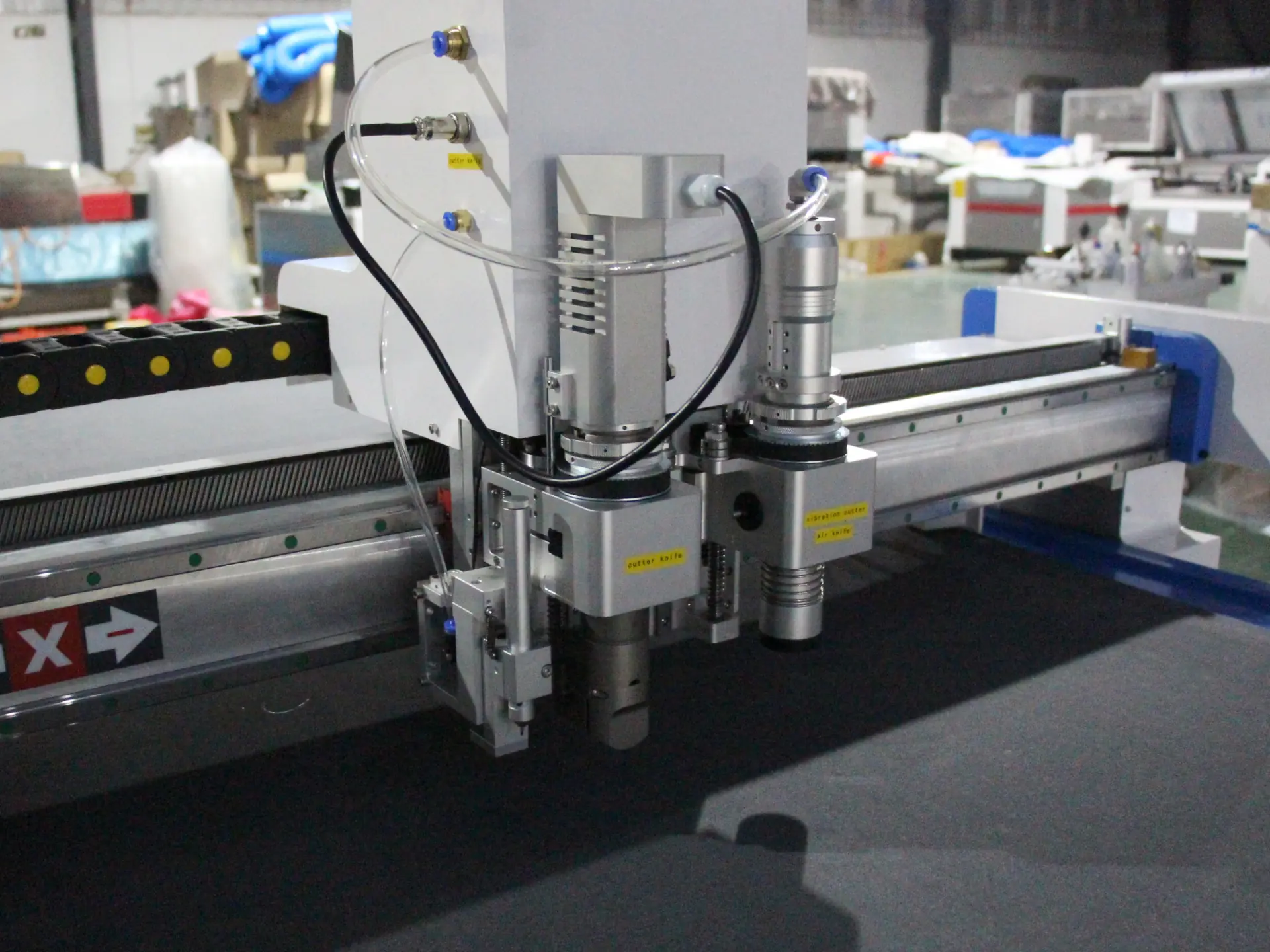

- Базовые инструменты — осциллирующий и дисковый ножи по комплектации
- Материалы — кожа, текстиль, картон, резина и совместимые пеноматериалы
- Вакуумная система — насос 9 кВт; питание и подключение по спецификации
- Подача — размотчик рулонов по комплектации
Резка выполняется механически без лазерного прожига. Комплект ножей, поддерживаемые толщины и производственную скорость проверяют на целевом материале. Пригодность для плёнки или плотного листа зависит от инструмента; этот класс оборудования отличается от небольших рулонных виниловых плоттеров.
Для каких материалов подходит AK-1625?
Плоттер применяется для кожи, тканей, картона, резины, EVA, XPE и других согласованных листовых материалов. Тип ножа и режим зависят от толщины и структуры. Композиты, стекловолокно, плотные пластики и материалы с ПВХ требуют подбора механического инструмента и проверки образца.
Чем отличается поле 1600×2500 мм?
Размер 1600×2500 мм определяет доступную область раскроя. Его сравнивают с форматом листа и раскладкой деталей, учитывая крепление и технологические поля. Для длинных рулонных материалов отдельно проверяют подачу и поддержку продолжения раскроя.
Как настроить глубину реза?
Начинают с пробного фрагмента: нож должен прорезать материал по заданию и работать с подходящим жертвенным покрытием. Вылет, давление и подачу выбирают для конкретного инструмента. Избыточное заглубление повреждает покрытие и может ухудшить точность; универсального значения для всех материалов нет.
Как удержать ткань или пористый материал вакуумом?
Проверяют рабочее покрытие, герметичность и зонирование стола. Открытые участки могут снижать разрежение, а воздухопроницаемость материала влияет на удержание. Укрывной слой и режим насоса выбирают по технологии материала, сохраняя возможность безопасной работы ножа.
Можно ли установить другие режущие инструменты?
Сменные модули подбирают по задаче и совместимости узла: осциллирующий, дисковый или другой предусмотренный инструмент. Наличие универсального крепления не означает, что пневматический нож, V-CUT и шпиндель включены в базовый комплект. Каждую опцию фиксируют в спецификации.
Как подготовить макет и проверить безопасность?
Формат DXF, PLT или HPGL и способ передачи проверяют для установленного ПО и контроллера. Перед запуском проверяют масштаб, порядок резки, оснастку, аварийную остановку и предусмотренные датчики. Датчик не заменяет ограждение зоны и правила работы оператора.
